Product description:
在线订购

钢铝拖链的主体是由链板(采用优质钢板经淬火后再抛光镀铬/镀锌/喷塑处理)、支撑板(挤拉铝合金)、轴销(合金钢)等部件组成.使电缆或橡胶管与拖链之间不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，该产品钢性好，不变形.安装方便，使用可靠，易拆装，不下垂.由于本产品外形精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。

桥式钢铝拖链规格：
有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖链宽度可按用户要求定做，弯曲半径从50-800之间。

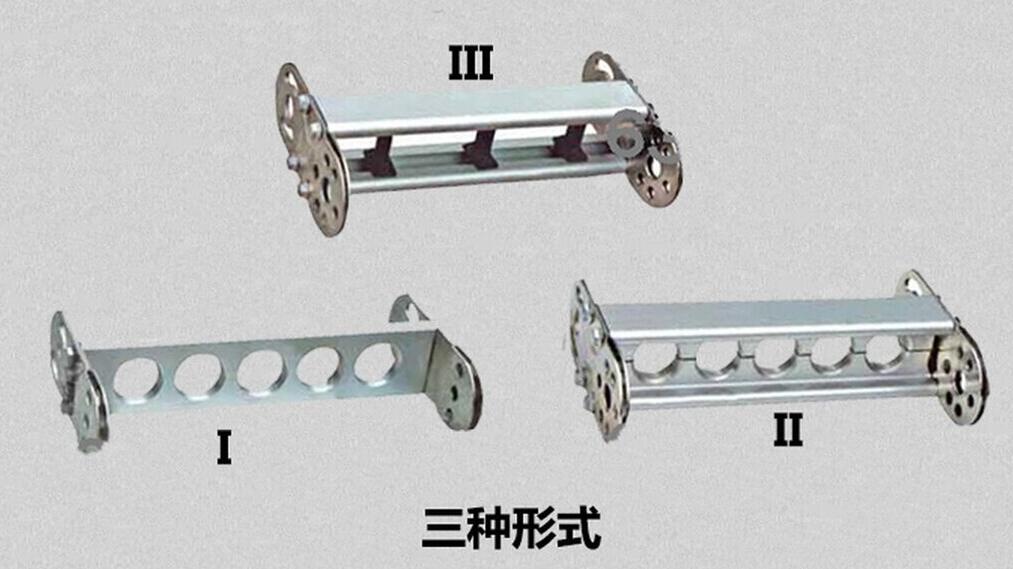

桥式钢铝拖链有三种支撑板形式。
（1）当拖链需承载较大管、缆负荷时、应选用高强度支撑板——整块式
（2）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时。可选用支撑板——分开式
（3）安装管缆的规格品种较多时，可选用支撑板——框架式

钢铝拖链特点：
钢铝拖链适用于所有的传动方式，可随意加长和缩短。TLG型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置长度大，支撑板可依顾客需要制作，使用于工作母机，移动机械等．此外，可通过改变销轴获得改变弯曲半径。
应用范围：
钢铝拖链一般应用在机床等机械的电缆、油管、气管、水管、风管上，对电缆、油管、气管、水管、风管起牵引和保护作用。按连接板和样式分为几个类别，每个类品又有多个型号！钢铝拖链（不锈钢铝拖链、全自动钢铝拖链、新型钢铝拖链、半封闭钢铝拖链)

钢铝拖链使用注意事项：
1.TLG和TL型钢制拖链其使用行程长达40米，适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。弯曲半径要根据电缆的直径选择并应达到电缆直径的10倍，行程小的可相应选择较小的半径.
2.钢铝拖链拖链的支撑板宽度为150mm至800mm,孔与孔之间的间隔量为10mm.链板的高度也就是支撑板的高度，是由电缆直径决定的.
3.机床做大限度运转时，如钢制拖链的宽度超过300mm,拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。

桥式钢铝拖链选型标准：
1、根据支撑板孔径Dma来确定链板高度hg和拖链型号。
2、支撑板内腔孔径D1=d约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。
3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：
1）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板；
2）当拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式；
3）安装管缆的规格品种较多时，可选用框架式支撑板。
4、机床拖链使用场合受限制条件、或受环境影响，需采用钢带防护支撑板时。
5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。

品牌	金福隆	型号	ON-16	货号	03
材质	钢铝	适用机床	车床	负载能力	130
负载重量	154	不支撑长度	212（mm）	矩形孔径	20（mm）
支撑板最大孔径	2145（mm）	是否库存	是	是否批发	是

品牌	金福隆	型号	钢铝拖链	货号	咨询客服
材质	钢铝碳钢	适用机床	皆可	负载能力	180
负载重量	180	不支撑长度	5000（mm）	矩形孔径	450（mm）
支撑板最大孔径	95（mm）	是否库存	是	是否批发	是
